高效空氣過濾器常見的五種檢漏方法及原理

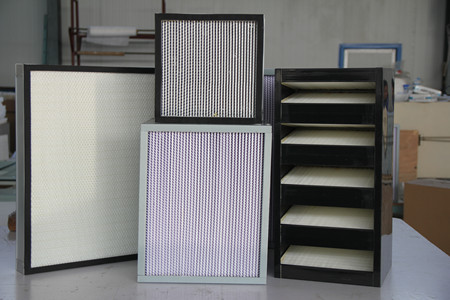

　　高效空氣過濾器屬于精密過濾設備，需要相應的檢測設備保證產品的質量，常見的高效空氣過濾器的檢漏方法一般分為五種，這五種高效空氣過濾器檢漏方法分別為：鈉焰法、油霧法、DOP法、熒光法和粒子計數法。以上是市面上**常見的高效過濾器檢漏方法。下面由北方濾器為您講解高效空氣過濾器常見的五種檢漏方法及原理：

　　一、鈉焰法

　　鈉焰法于1969年起源于英國，歐洲部分我國在20世紀70~90年代實行，是我國現行的我國標準方法之一。它的測試塵源為多分散相氯化鈉鹽霧，“量”為含鹽霧燃燒時氫氣火焰的亮度。鹽水在壓縮空氣的攪動下飛濺，經干燥形成微小鹽晶體顆粒并進入風道，在過濾器前后分別采樣，含鹽霧氣樣使氫氣火焰的顏色變藍、亮度增加，以火焰的亮度來判斷空氣的鹽霧濃度，并以此確定過濾器對鹽霧的過濾效率，主要檢測儀器為火焰光度計。鈉焰法的相關標準有：英國BS3928-1969，歐洲Eurovent 4/4，中國GB6165-85。該方法只能海綿檢測靈敏度不高，不能對超高效過濾器檢測。

　　二、油霧法

　　油霧法起源于德國，中國和前蘇聯也實行。測試塵源為油霧，“量”為含油霧空氣的濁度，以過濾器前后氣樣的濁度差別來判斷過濾器對油霧顆粒的過濾效率。德國規定使用石蠟油，油霧粒徑為0.3~0.5微米。中國標準規定海綿油霧平均重量直徑為0.28~0.34微米，對油的種類未做具體規定。相關的標準有：中國GB6165-85，德國DIN24184-1990。油霧法在檢測過濾器時，容易對過濾器造成損傷，且不能直接讀值，浪費時間。目前德國油霧法已成為歷史，德國于1993 年率先頒布了以計數法為檢測方法的我國標準，歐洲標準EN-1822就是在德國標準的基礎上制定的。我國目前只有少數軍工單位使用該方法。

　　三、DOP法

　　DOP法1956年起源于美國，曾被許多我國采用，中國我國標準中也已采用，這種方法曾經是上測試高效過濾器海綿**常用的方法。它的測試塵源為0.3微米單分散相鄰苯二甲酸二辛酯(DOP)液滴，也稱為“熱DOP”，“量”為含DOP空氣的渾濁程度。將DOP液體加熱成蒸汽，蒸汽在特定的條件下冷凝成微小液滴，去掉過大和過小的液滴后留下0.3微米左右的顆粒，進入風道，通過測量過濾器前后氣樣的濁度，并由此判斷過濾器對0.3微米粉塵的過濾效率。測量?jī)x器主要是光散射式光度計(photometer)。相關標準有：MIL-STD-282-1956。

　　四、熒光法

　　熒光法只有法國使用，熒光法的測試塵源為噴霧器產生的熒光素鈉粉塵。測試方法是**先在過濾器海綿前后采樣，然后用水溶解采樣濾紙上的熒光素鈉，再測量含熒光素鈉水溶液在特定條件下的熒光亮度，亮度反應粉塵的重量，由此計算出過濾器的過濾效率。法國早已不用熒光法，他們也將歐洲標準化協會的計數法定為我國標準，目前一些核工業系統現場檢測過濾器也采用熒光法。

　　五、粒子計數法

　　該方法在歐洲通用，美國超高效空氣過濾器測試方法也比較類似，是目前上的主流海綿測試方法。塵源為多分散相液滴，或確定粒徑的固體粉塵。有時，過濾器廠商要按照用戶的特殊要求，使用大氣粉塵或其他特定粉塵。若測試中使用的是凝結核計數器，就必須使用粒徑已知的單分散相試驗塵源。主要測量?jī)x器為大流量激光粒子計數器或凝結核計數器(CNC)。用計數器對過濾器的整個出風面進行掃描檢驗，計數器給出每點的粉塵的個數，還可以比較各點的局部效率。
